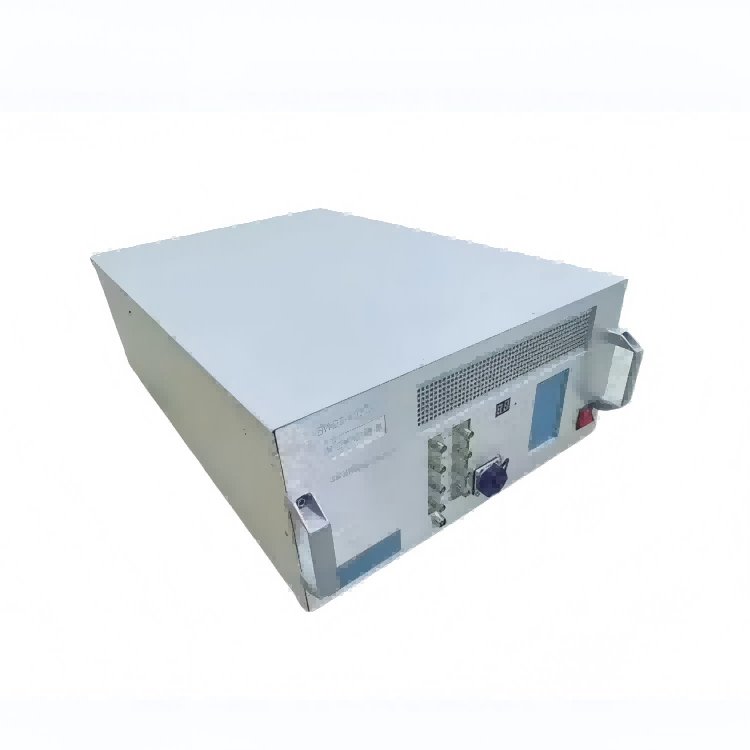

博微半导体分立器件参数测试系统BW-4022A
详细信息
| | 品牌：博微 | | 型号：BW-4022A | | 加工定制：是 | |
| | 测量范围：2500V/350A | | | | | |
BW-4022A
晶体管直流参数测试系统
品牌： 博微电通
名称： 半导体直流参数测试系统/分立器件测试仪/半导体静态测试机
型号： BW-4022A
用途： 针对Si/SiC/GaN材料的IPM/IGBT/MOS/DIODE/BJT/SCR等高精度静态参数包括导通、关断、击穿、漏电、增益等直流参数进行精确测试
BW-4022A产品介绍：BW-4022A 晶体管直流参数测试机是新一代针对半导体器件测试系统，经过我公司多次升级与产品迭代，目前测试性能、精度、测试范围及产品稳定度得到大幅提升，成为半导体电子行业、新能源行业、封装测试、家电行业、科研教育等领域来料检验、研发分析、产品选型等重要检测设备之一。
BW-4022A 晶体管直流参数测试机大规模 32 位 ARM&MCU 设计， PC 中文操作界面，高压源*高 2500V：选配1.4KV-- 2KV，高流源*高500A ：选配 40A、100A、200A、300A及以上。程控软件基于 Lab VIEW 平台， 填充调用式菜单操作界面，测试界面简洁灵活、人机界面友好。配合开尔文综合集成测试插座，只需要根据不同器件更换测试座配合系统自适应测试设置可完成大多数电子元件的静态参数参数， 系统内部配置因线路、接触性、及EMC引起的干扰进行自动补偿，确保测试结果准确度；针对Si/SiC/GaN材料的IPM/IGBT/MOS/DIODE/BJT/SCR等高精度静态参数包括导通、关断、击穿、漏电、增益等直流参数进行精确测试。
产品电气参数：
产品信息
产品型号：BW-4022A
产品名称：半导体直流参数测试机
物理规格
主机尺寸：深 660*宽 430*高 210(mm)
主机重量：＜28kg
电气环境
主机功耗：＜300W
海拔高度：海拔不超过 4000m
环境要求：-20℃ ~ 60℃（储存）、5℃ ~ 50℃（工作）
相对湿度： 20%RH～75%RH (无凝露 ，湿球温度计温度 45℃以下)
大气压力：86Kpa ～106Kpa
防护条件：无较大灰尘 ，腐蚀或爆炸性气体 ，导电粉尘等
电网要求：AC220V、 ±10%、50Hz±1Hz
工作时间：连续
系统说明：
该测试系统主要由测试主机和程控电脑及外部测试夹具（其他联机设备）三部分组成。可对常见的SOD/SOT/DO/TO/LL/DFN等封装进行直接配置测试，对特殊封装夹具进行定制，通过 Prober 接口、Handler 接口可选（16Bin）连接分选机和机械手建立工作站，实现快速批量化测试，测试数据可在线存贮、导出。
系统测试拓扑图：
服务领域：
应用场景：
▶ 研发分析 : 根据测试数据进行功率器件研发设计阶段的测试分析
▶失效分析：失效测试分析，失效机理分析、 过程分析及改善依据
▶选型配对：同类型器件参数对比分析、选型参数依据、一致性分析类比
▶ 来料检验：检验部/质量部（IQC）对出入库器件进行抽检/全检，把控器件的良品率
▶量产测试：可与机械手、扫码枪、分选机、编带机、探针台等外部设备联机测试，实现规模化、自动化快速测试
产品特点：
▶ 客户端PC、工控机均可程控测试机进行测试
▶ 菜单调用式测试程序亦可编辑软件操作简便、人机界面友好
▶ 针对Si/SiC/GaN材料的IPM/IGBT/MOS/DIODE/BJT/SCR等高精度静态参数测试
▶ 系统基于 Lab VIEW 平台开发
▶ 自动识别器件极性、 NPN/PNP
▶16 位 ADC，1M/S 采样速率
▶高压源*高 2500V：选配1.4KV-- 2KV
▶高流源*高500A ：选配 40A、100A、200A、300A及以上
▶ 驱动电压 10mV~40V
▶控制极电流 10uA~100mA
▶四线开尔文连接确保连接可靠性
▶ RS232 串口通信
▶Prober 接口、Handler 接口可选（16Bin）
▶提供丰富的测试适配器
▶切换板采用高速水银继电器，测试效率与可靠性大大提高
▶可与分选机、探针台、编带机等联机测试
BW-4022A可测试器件类型及测试项目：
▶二极管类：Diode/ZD（Zener Diode） /SBD（SchottkyBarrierDiode）/TVS/整流桥堆
▶三极管类： 三极管/单双向可控硅/MOS/JFET/IGBT/三端功率驱动器/七端半桥驱动/高边功率开关
▶保护类：压敏电阻/单组电压保护器/双组电压保护器
▶稳压集成类：三端稳压器/基准 IC（TL431） /四端稳压/稳压集成类
▶继电器类&光耦类&传感监测类
▶高压源 2400V：（选配1.4KV-- 2KV）
▶高流源 500A ：（选配 40A.100A,200A.300A及以上）
▶栅极电压 40V/100mA 分辨率*高至 1.5uV / 1.5pA 精度*高可至 0.1%
▶支持“脉冲式自动加热”
▶支持“分选机”、”编带机“、“探针台”等半导体设备通信联机
BW-4022A测试项目：
▶漏电参数：IR、ICBO、LCEO/S/X、IDSS/X、IDOFF、IDRM、IRRM、ICOFF、IDGO、ICES、IGESF、IGESR、IEBO、IGSSF、IGSSR、IGSS、IGKO、IR(OPTO)
▶击穿参数：BVCEO BVCES (300μS Pulse above 10mA) BVDSS、VD、BVCBO、VDRM、VRRM、VBB、BVR 、VD+、VD-、BVDGO、BVZ、BVEBO、BVGSS、BVGKO
▶导通参数：VCESAT、VBESAT、VBEON、VF、VT、VT+、VT-、VON、VDSON、VDON、VGSON、VF(Opto-Diode) VGSTH、VTM、VGETH、VSD、IDON、VSAT、IDON、VO(Regulator)Notch = IGT1、IGT4、ICON、VGEON、、IIN(Regulator)
▶关断参数：VGSOFF ▶触发参数：IGT、VGT ▶保持参数：IH、IH+、IH-
▶锁定参数：IL、IL+、IL- ▶增益参数：hFE、CTR、gFS ▶间接参数：IL
▶混合参数：rDSON、gFS、Input Regulation、 Output Regulation
BW-4022A测试参数：
(1) 二极管类：二极管 Diode
Kelvin，Vrrm，Irrm，Vf，△Vf，△Vrrm，Cka，Tr（选配）；
(2) 二极管类：稳压二极管 ZD（Zener Diode）
Kelvin，Vz，lr，Vf，△Vf，△Vz，Roz，lzm，Cka；
(3) 二极管类：稳压二极管 ZD（Zener Diode）
Kelvin、Vz、lr、Vf、△Vf、△Vz、Roz、lzm、Cka；
(4) 二极管类：三端肖特基二极管 SBD（SchottkyBarrierDiode）
Kelvin 、Type_ident 、Pin_test 、Vrrm、Irrm、Vf、△Vf、V_Vrrm、I_Irrm、△Vrrm、Cka、Tr（选配）；
(5) 二极管类：瞬态二极管 TVS
Kelvin 、Vrrm 、Irrm、Vf、△Vf、△Vrrm 、Cka ；
(6) 二极管类：整流桥堆
Kelvin 、Vrrm、Irrm、Ir_ac、Vf、△Vf、△Vrrm 、Cka；
(7) 二极管类：三相整流桥堆
Kelvin 、Vrrm 、Irrm、Ir_ac、Vf、△Vf、△Vrrm、Cka；
(8) 三极管类：三极管
Kelvin 、Type_ident、Pin_chk 、V(br)cbo 、V(br)ceo 、V(br)ebo 、Icbo、lceo、Iebo、Hfe、Vce(sat)、 Vbe(sat)、△Vsat、△Bvceo 、△Bvcbo 、Vbe、lcm、Vsd 、Ccbo 、Cces、Heater、Tr （选配）、Ts （选配）、Value_process；
(9) 三极管类：双向可控硅
Kelvin、Type_ident、Qs_chk、Pin_test、Igt、Vgt、Vtm、Vdrm、Vrrm、Vdrm rrm、Irrm、 Idrm、Irrm_drm、 Ih、IL、C_vtm、△Vdrm、△Vrrm、△Vtm；
(10)三极管类：单向可控硅
Kelvin、 Type_ident、 Qs_chk、 Pin test、 lgt、 Vgt、 Vtm、 Vdrm Vrrm、 IH、IL、△Vdrm△Vrrm、 Vtm；
(11)三极管类：MOSFET
Kelvin 、Type_ident、Pin_test、VGS(th) 、V(BR)Dss 、Rds(on) 、Bvds_rz、△Bvds、Gfs、Igss、ldss 、 Idss zero 、Vds(on)、 Vsd、Ciss、Coss、Crss、Bvgs 、ld_lim 、Heater、Value_proces、△Rds(on) ；
(12)三极管类：双 MOSFET
Kelvin、 Pin_chk、Ic_fx_chk、 Type_ident、 Vgs1(th)、 VGs2(th)、 VBR)Dss1、 VBR)Dss2、 Rds1(on)、 Rds2(on)、 Bvds1 rz、 Bvds2_rz、 Gfs1、Gfs2、lgss1、lgss2、Idss1、Idss2、Vsd1、Vsd2、Ciss、 Coss、Crss；
(13)三极管类：JFET
Kelvin、VGS(off )、V(BR)Dss、Rds(on)、Bvds_rz、Gfs、lgss、 Idss(off)、 Idss(on)、 vds(on)、 Vsd、 Ciss、Crss、Coss；
(14)三极管类：IGBT
Kelvin、VGE(th)、V(BR)CES、Vce(on)、Gfe、lges、 lces、Vf、Ciss、Coss、Crss；
(15)三极管类：三端开关功率驱动器
Kelvin、Vbb(AZ)、 Von(CL)、 Rson、Ibb(off)、Il(lim)、Coss、Fun_pin_volt；
(16)三极管类：七端半桥驱动器
Kelvin、lvs(off)、lvs(on)、Rson_h、Rson_l、lin、Iinh、ls_Volt、Sr_volt；
(17)三极管类：高边功率开关
Kelvin、Vbb(AZ)、Von(CL)、Rson、Ibb(off)、ll(Iim)、Coss、Fun_pin_volt；
(18)保护类：压敏电阻
Kelvin、Vrrm、 Vdrm、Irrm、Idrm、Cka、 △Vr ;
(19)保护类：单组电压保护器
Kelvin 、Vrrm、Vdrm、Irrm、Idrm、Cka、△Vr；
(20)保护类：双组电压保护器
Kelvin、Vrrm、Vdrm、Irrm、Idrm、Cka、△Vr；
(21)稳压集成类：三端稳压器
Kelvin 、Type_ident 、Treg_ix_chk 、Vout 、Reg_Line、Reg_Load、IB、IB_I、Roz、△IB、VD、 ISC、Max_lo、Ro、Ext _Sw、Ic_fx_chk；
(22)稳压集成类：基准 IC（TL431）
Kelvin、Vref、△Vref、lref、Imin、loff、Zka、Vka；
(23)稳压集成类：四端稳压
Kelvin、Type_ident、Treg_ix_chk、Vout、Reg_Line、Reg_Load、IB、IB_I、Roz、△lB、VD、Isc、 Max_lo、Ro、Ext_Sw、Ic_fx_chk；
(24)稳压集成类：开关稳压集成器 选配；
(25)继电器类：4 脚单刀单组、5 脚单刀双组、8 脚双组双刀、8 脚双组四刀、固态继电器
Kelvin、Pin_chk、Dip6_type_ident、Vf、Ir、Vl、Il、Ift、Ron、Ton（选配）、Toff（选配）；
(26)光耦类：4 脚光耦、6 脚光耦、8 脚光耦、16 脚光耦
Kelvin、Pin_chk、Vf、Ir、Bvceo、Bveco、Iceo、Ctr、Vce(sat)、Tr、Tf；
(27)传感监测类：
电流传感器（ACS712XX 系列、CSNR_15XX 系列）（选配）； 霍尔器件（MT44XX 系列、A12XX 系列）（选配）； 电压监控器（选配）； 电压复位 IC（选配）；
精度与指标咨询厂家询问产品说明书
